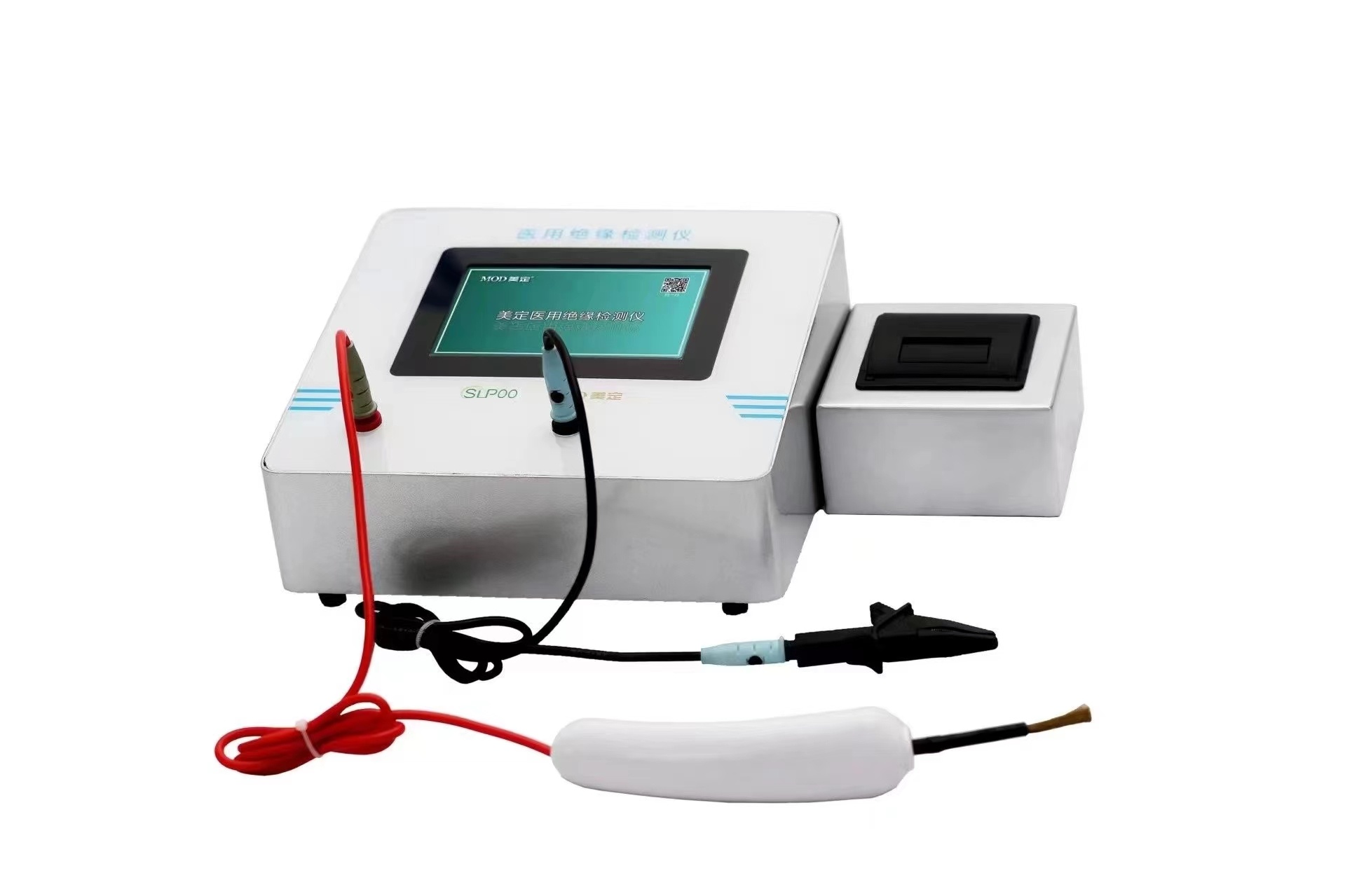

美定医用绝缘监测仪是保障医疗电气安全的重要设备，以下从不同方面为你详细介绍：

定义与工作原理

  • 定义：医用绝缘监测仪是用于医疗场所供电系统绝缘状态实时监测的设备，主要应用于手术室、重症监护室等对电气安全要求较高的2类医疗场所。

  • 工作原理：实时监测IT供电系统（中性点不接地系统）的绝缘电阻值，采用低频信号注入法、不平衡电桥与直流互感器结合等技术，配合高精度智能传感器，精准检测系统对地绝缘电阻、负载电流及变压器温度等参数。当绝缘电阻低于设定的阈值（如50kΩ）时，触发声光报警信号。

产品组成

  • 绝缘监测仪主体：核心部件，负责实时检测系统绝缘电阻、变压器温度及负载电流等关键参数，并进行数据分析和判断。配备RS - 485/CAN等通讯接口，可实现数据的传输和远程监控。

  • 外接报警显示仪：通过双数码管显示监测数据，支持消音功能，并设有绿/黄指示灯，用于区分系统的运行状态与故障类型，方便医护人员及时了解系统情况。

  • 医用隔离变压器：内置PTC热敏电阻，用于监测绕组温度，通过真空绝缘工艺确保安全性，为医疗设备提供稳定、安全的电源。

功能特点

  • 基本监测功能：能实时监测母线绝缘数据、变压器次级回路对地绝缘阻抗、次级负载电流以及变压器的超温状态等，保障医疗设备的稳定运行。

  • 故障报警功能：当绝缘电阻低于设定的报警阈值时，及时发出声光报警信号，提醒工作人员系统出现绝缘故障。部分产品还可设定两重报警电阻阀值及延迟，通过不同的报警方式区分故障的严重程度。

  • 断线检测功能：如果绝缘监测仪与电源系统或大地的连接中断，会有相应的显示，确保监测系统的可靠性。

  • 系统自检功能：定期对监测系统进行自我检查，确保设备自身正常运行，符合IEC 60364 - 7 - 710、GB 16895.24等国内外标准要求。

  • 数据通讯功能：具备RS - 485、CAN等通讯接口，支持Modbus_RTU等通讯协议，可与上位机或其他监控系统进行数据交互，实现远程监控和集中管理。

性能指标

  • 供电电压：一般为直流24V，功耗≤4VA，响应时间≤5s，能在较宽的电压范围内稳定工作，如系统电压覆盖AC70 - 264V。

  • 绝缘电阻检测范围：**可达50MΩ，可满足不同医疗场所和设备的监测需求。

  • 温度监测范围：能够监测变压器等设备的温度，确保其在安全的工作温度范围内运行。

  • 应用场景

  • 手术室：手术过程中使用的各种精密医疗设备对电气安全要求极高，绝缘监测仪可确保在单相接地故障时，医疗设备仍能安全运行，避免因断电或漏电危及患者生命。

  • 重症监护室（ICU）、心脏监护病房（CCU）：这些科室的患者病情危急，依赖大量的生命支持设备，绝缘监测仪能为设备提供不间断的供电保障，降低电气故障对患者的潜在风险。

  • 其他医疗场所：如消毒供应室、康复护理科等，也可使用绝缘监测仪来保障医疗设备的安全运行，防止电气事故的发生。

产品优势

  • 保障医疗安全：有效避免因电气绝缘故障导致的医疗事故，为患者和医护人员提供安全的医疗环境。

  • 符合标准要求：严格遵循国内外相关标准，如IEC 60364 - 7 - 710、GB 16895.24等，确保产品质量和性能可靠。

  • 智能化管理：通过数据通讯和远程监控功能，实现对多个医疗场所的集中管理和实时监测，提高工作效率和管理水平。

  • 设备保护：及时发现绝缘故障，避免故障扩大对医疗设备造成损坏，延长设备使用寿命，降低医院的设备采购成本。
